ساید چنل چیست؟ نحوه عملکرد، کاربردها و راهنمای انتخاب
ساید چنل چیست و چگونه کار می‌کند؟ در این راهنمای تخصصی با نحوه عملکرد بلوئر ساید چنل، کاربردهای صنعتی، مشخصات فنی مهم، تفاوت آن با روتس بلوئر و نکات انتخاب دستگاه مناسب آشنا شوید.
ساید چنل یا بلوئر ساید چنل یکی از تجهیزات پرکاربرد در صنایع مختلف است که برای ایجاد جریان هوا، فشار مثبت و مکش استفاده می‌شود. این دستگاه به دلیل ساختار نسبتاً ساده، عملکرد پیوسته و قابلیت استفاده در کاربردهای گوناگون، در بسیاری از سیستم‌های هوادهی، انتقال مواد و تجهیزات صنعتی به کار می‌رود.
اگر قصد انتخاب یک ساید چنل برای مجموعه صنعتی خود را دارید، آشنایی با نحوه عملکرد، مشخصات فنی و محدودیت‌های این دستگاه به شما کمک می‌کند انتخاب دقیق‌تری داشته باشید.
در این مقاله توضیح می‌دهیم ساید چنل چیست، چگونه کار می‌کند، چه کاربردهایی دارد و هنگام انتخاب آن باید به چه نکاتی توجه کرد.
ساید چنل چیست؟
ساید چنل (Side Channel Blower) که با نام بلوئر کانال جانبی نیز شناخته می‌شود، دستگاهی برای جابه‌جایی هوا یا گازهای سازگار با تجهیزات است که می‌تواند اختلاف فشار مثبت یا منفی ایجاد کند.
این دستگاه معمولاً از یک الکتروموتور، پروانه و محفظه‌ای با کانال جانبی تشکیل شده است. با چرخش پروانه، هوا وارد دستگاه می‌شود و در مسیر کانال جانبی چندین بار انرژی دریافت می‌کند. در نتیجه، فشار هوا نسبت به ورودی افزایش می‌یابد.
ساید چنل‌ها بسته به طراحی و مدل، می‌توانند برای دمش هوا یا ایجاد مکش مورد استفاده قرار گیرند. البته میزان دبی، فشار و خلأ قابل دستیابی در هر مدل متفاوت است و باید از روی اطلاعات فنی سازنده بررسی شود.

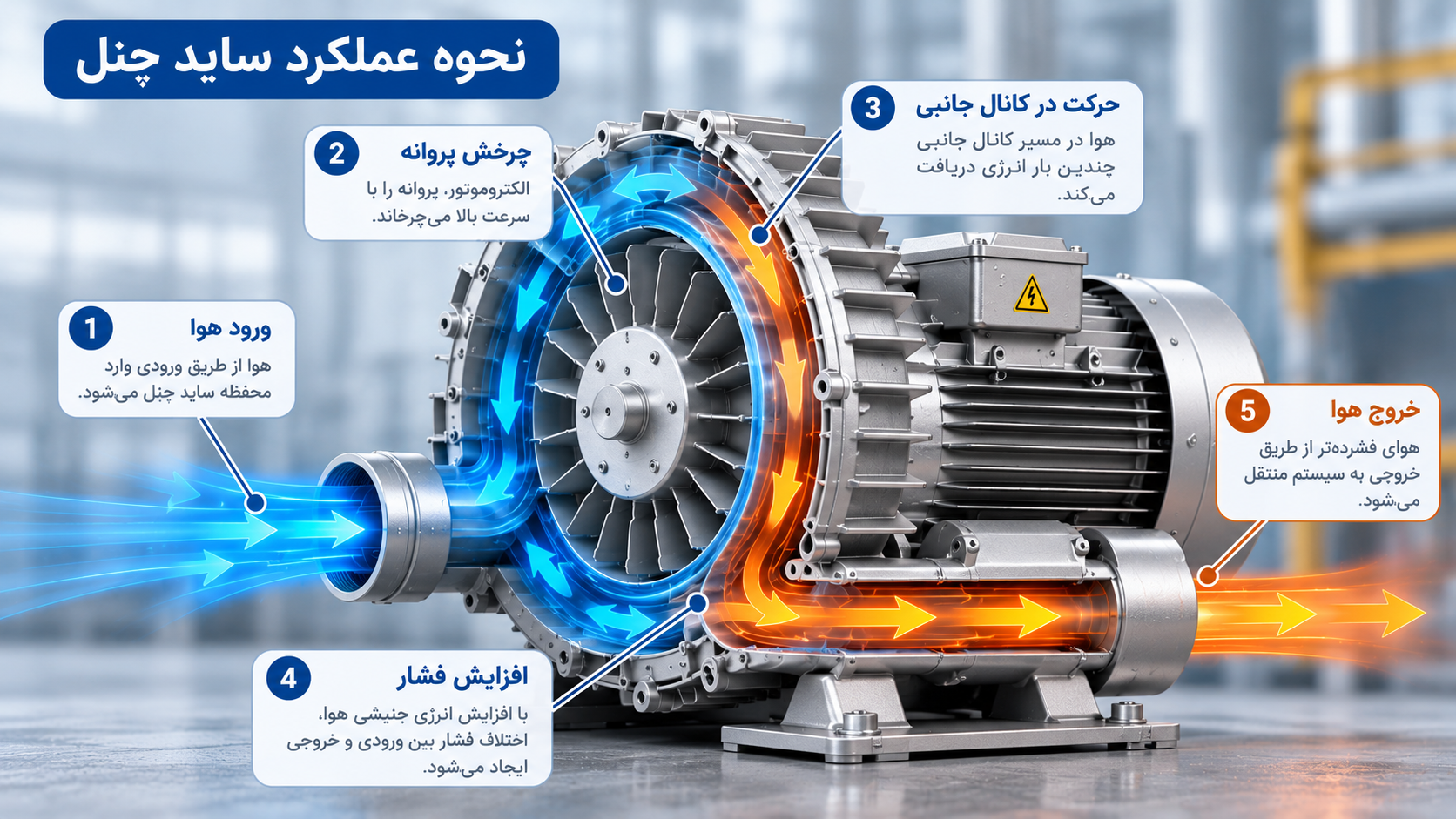

ساید چنل چگونه کار می‌کند؟
عملکرد ساید چنل بر پایه چرخش سریع پروانه و انتقال انرژی به هوا در یک مسیر حلقوی است.
وقتی الکتروموتور روشن می‌شود، پروانه داخل محفظه شروع به چرخش می‌کند. هوا از ورودی وارد دستگاه شده و در اثر حرکت پروانه در امتداد کانال جانبی جریان پیدا می‌کند.
در طول این مسیر، هوا چندین بار با بخش‌های متحرک پروانه برهم‌کنش دارد و انرژی جنبشی دریافت می‌کند. این فرایند باعث ایجاد اختلاف فشار بین ورودی و خروجی دستگاه می‌شود.
در حالت دمش، دستگاه هوای ورودی را با فشار بالاتری به خروجی منتقل می‌کند. در حالت مکش نیز می‌توان از اختلاف فشار ایجادشده برای کشیدن هوا از یک سیستم استفاده کرد.
باید توجه داشت که ساید چنل جایگزین همه انواع کمپرسور یا پمپ خلأ نیست. انتخاب آن به فشار، دبی، شرایط کاری و نیاز واقعی فرایند بستگی دارد.

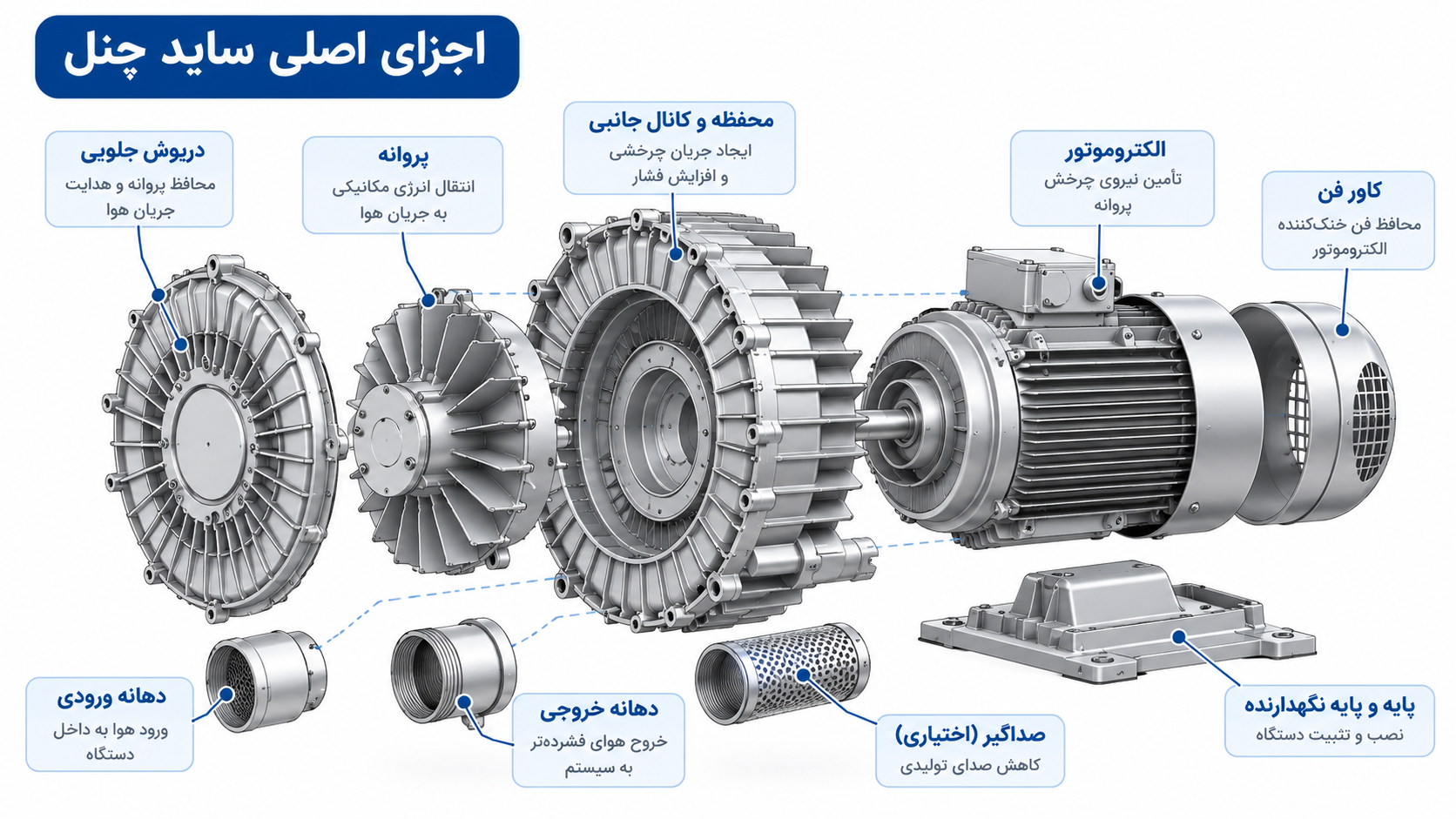

اجزای اصلی بلوئر ساید چنل
شناخت اجزای اصلی دستگاه به درک عملکرد و نگهداری صحیح آن کمک می‌کند.
الکتروموتور: نیروی لازم برای چرخش پروانه را تأمین می‌کند. توان موتور، ولتاژ و فرکانس برق باید با شرایط محل نصب سازگار باشد.
پروانه: قطعه‌ای چرخان است که انرژی مکانیکی را به جریان هوا منتقل می‌کند. طراحی پروانه در عملکرد دستگاه نقش مهمی دارد.
محفظه و کانال جانبی: مسیر حرکت هوا را شکل می‌دهند و امکان افزایش فشار در طول حرکت جریان را فراهم می‌کنند.
دهانه ورودی و خروجی: محل اتصال دستگاه به لوله‌ها، شیلنگ‌ها یا تجهیزات فرایندی هستند.
تجهیزات جانبی: بسته به کاربرد ممکن است فیلتر ورودی، صداگیر، شیر اطمینان، گیج فشار یا خلأ و اتصالات مناسب نیز مورد نیاز باشند.
کاربردهای ساید چنل در صنایع مختلف
ساید چنل به دلیل امکان تولید جریان هوای پیوسته در بسیاری از فرایندهای صنعتی کاربرد دارد. بااین‌حال، مناسب بودن هر مدل باید با توجه به شرایط واقعی کار بررسی شود.
هوادهی و تصفیه آب و فاضلاب
در برخی سیستم‌های هوادهی، از ساید چنل برای تأمین جریان هوای مورد نیاز استفاده می‌شود. انتخاب دستگاه باید با در نظر گرفتن عمق آب، افت فشار مسیر، نوع دیفیوزر و دبی مورد نیاز انجام شود.
انتقال مواد سبک
در بعضی سیستم‌های انتقال پنوماتیک، جریان هوای ایجادشده توسط ساید چنل می‌تواند برای جابه‌جایی مواد سبک یا ذرات مناسب مورد استفاده قرار گیرد. نوع ماده، طول مسیر و مقاومت شبکه در انتخاب دستگاه مؤثر است.
دستگاه‌های بسته‌بندی
در تجهیزات بسته‌بندی، ساید چنل ممکن است برای مکش، نگهداری قطعات یا ایجاد جریان هوا در بخش‌های مشخصی از فرایند استفاده شود.
ماشین‌آلات چاپ و صنایع کاغذ
در برخی ماشین‌آلات، جریان مکش یا دمش برای جابه‌جایی، جداسازی یا نگهداری ورق‌ها کاربرد دارد.
تجهیزات خشک‌کن و هوادهی صنعتی
در فرایندهایی که به جریان هوای پیوسته نیاز دارند، ساید چنل می‌تواند یکی از گزینه‌های قابل بررسی باشد؛ مشروط بر اینکه فشار و دبی مورد نیاز در محدوده عملکرد دستگاه قرار بگیرد.
مزایای استفاده از ساید چنل
ساید چنل‌ها در کاربرد مناسب می‌توانند مزایای مختلفی داشته باشند:
ساختار مکانیکی نسبتاً ساده
امکان تأمین جریان هوای پیوسته
قابلیت استفاده برای دمش یا مکش، متناسب با طراحی دستگاه
نیاز محدود به سرویس قطعات داخلی در برخی طراحی‌ها
امکان نصب در سیستم‌های صنعتی متنوع
عدم نیاز به روغن‌کاری در مسیر هوای برخی مدل‌های بدون تماس
البته این مزایا به معنی مناسب بودن ساید چنل برای تمام کاربردها نیست. عملکرد، مصرف انرژی، سطح صدا و شرایط نگهداری باید برای مدل انتخابی بررسی شوند.
تفاوت ساید چنل با روتس بلوئر چیست؟
ساید چنل و روتس بلوئر هر دو برای جابه‌جایی هوا استفاده می‌شوند، اما از نظر سازوکار و ویژگی‌های عملکردی تفاوت دارند.
ساید چنل از پروانه و کانال جانبی برای انتقال تدریجی انرژی به هوا استفاده می‌کند. در مقابل، روتس بلوئر از روتورهای هماهنگ برای انتقال حجم مشخصی از هوا از ورودی به خروجی بهره می‌برد.
روتس بلوئرها معمولاً در کاربردهایی که به دبی بالاتر و شرایط فشار مشخص نیاز دارند مورد بررسی قرار می‌گیرند، درحالی‌که ساید چنل ممکن است برای برخی کاربردهای با دبی و اختلاف فشار متناسب، گزینه مناسب‌تری باشد.
بااین‌حال، نمی‌توان تنها بر اساس نام دستگاه تصمیم گرفت. برای مقایسه صحیح باید منحنی عملکرد، دبی در فشار کاری، مصرف توان، سطح صدا و شرایط نصب هر مدل را بررسی کرد.
مهم‌ترین مشخصات فنی ساید چنل هنگام انتخاب
یکی از اشتباهات رایج هنگام خرید تجهیزات هوادهی، انتخاب دستگاه تنها بر اساس توان موتور است. توان موتور اهمیت دارد، اما به‌تنهایی نشان نمی‌دهد دستگاه در شرایط واقعی چه مقدار هوا جابه‌جا می‌کند.
۱. دبی هوا
دبی یا ظرفیت هوادهی نشان می‌دهد دستگاه در شرایط مشخص چه حجمی از هوا را جابه‌جا می‌کند. این مقدار معمولاً با واحدهایی مانند مترمکعب بر ساعت بیان می‌شود.
نکته مهم این است که دبی دستگاه با تغییر اختلاف فشار می‌تواند تغییر کند. بنابراین باید دبی مورد نیاز را در فشار کاری واقعی بررسی کرد، نه فقط مقدار حداکثری درج‌شده در کاتالوگ.
۲. فشار مثبت
اگر دستگاه برای دمش هوا استفاده می‌شود، باید میزان فشار مورد نیاز سیستم مشخص باشد. افت فشار لوله‌ها، اتصالات، فیلترها و سایر اجزا بر فشار مورد نیاز تأثیر می‌گذارد.
۳. میزان خلأ یا فشار منفی
در کاربردهای مکش، توانایی دستگاه برای ایجاد فشار منفی اهمیت دارد. مقدار خلأ قابل دستیابی و دبی در شرایط مکش باید با نیاز فرایند مطابقت داشته باشد.
۴. توان الکتروموتور
توان موتور یکی از پارامترهای مهم انتخاب است، اما باید همراه با منحنی عملکرد و شرایط بار بررسی شود.
۵. برق مصرفی
تک‌فاز یا سه‌فاز بودن دستگاه، ولتاژ و فرکانس نامی باید با برق موجود در محل نصب هماهنگ باشد.
۶. شرایط کارکرد و نصب
دمای محیط، ارتفاع محل نصب، مدت زمان کارکرد، تهویه اطراف دستگاه و محدودیت‌های صوتی نیز می‌توانند بر انتخاب مدل تأثیر بگذارند.
راهنمای انتخاب ساید چنل مناسب
برای انتخاب صحیح ساید چنل، بهتر است ابتدا نیاز فرایند را مشخص کنید و سپس سراغ مقایسه مدل‌ها بروید.
در قدم اول، معلوم کنید دستگاه برای دمش استفاده می‌شود یا مکش.
در قدم دوم، دبی مورد نیاز و فشار یا خلأ کاری را تعیین کنید. اگر این مقادیر مشخص نیستند، باید شرایط سیستم از جمله طول مسیر، قطر لوله‌ها، نوع تجهیزات متصل و افت فشار احتمالی بررسی شود.
در قدم سوم، منحنی عملکرد مدل‌های مختلف را مقایسه کنید. دستگاهی مناسب است که بتواند در نقطه کاری مورد نظر، دبی و اختلاف فشار مورد نیاز را تأمین کند.
در قدم چهارم، شرایط برق، نصب، صدا، تجهیزات حفاظتی و نیازهای نگهداری را بررسی کنید.
برای آشنایی با مدل‌های موجود و مقایسه مشخصات آن‌ها، می‌توانید به صفحه مشاهده مدل‌های ساید چنل گرینکو در سایت بازرگانی جعفریه مراجعه کنید.
در این صفحه می‌توانید مشخصات فنی مدل‌ها را بررسی کرده و برای انتخاب دستگاه متناسب با کاربرد خود، درخواست مشاوره یا استعلام ثبت کنید.
اشتباهات رایج در انتخاب و استفاده از ساید چنل
انتخاب فقط بر اساس توان موتور
دو دستگاه با توان موتور مشابه ممکن است منحنی عملکرد متفاوتی داشته باشند. بنابراین مقایسه صرفاً بر اساس کیلووات یا اسب بخار کافی نیست.
توجه نکردن به افت فشار سیستم
اگر مقاومت مسیر بیشتر از مقدار پیش‌بینی‌شده باشد، دستگاه ممکن است نتواند دبی مورد نیاز را تأمین کند.
کارکرد خارج از محدوده مجاز
بسته شدن مسیر جریان یا افزایش بیش‌ازحد اختلاف فشار می‌تواند باعث افزایش دمای کارکرد و ایجاد شرایط نامناسب برای دستگاه شود. رعایت دستورالعمل سازنده و استفاده از تجهیزات حفاظتی مناسب اهمیت دارد.
استفاده بدون فیلتر مناسب
ورود گردوغبار یا ذرات نامناسب می‌تواند به عملکرد و عمر دستگاه آسیب بزند. نوع فیلتر باید متناسب با محیط و توصیه سازنده انتخاب شود.
بی‌توجهی به شرایط محیطی
دمای محیط، تهویه، رطوبت و شرایط نصب باید با مشخصات فنی دستگاه سازگار باشند.
سوالات متداول درباره ساید چنل
آیا ساید چنل هم برای دمش و هم برای مکش استفاده می‌شود؟
بسیاری از مدل‌های ساید چنل قابلیت استفاده در کاربردهای دمش یا مکش را دارند، اما شرایط مجاز عملکرد باید بر اساس اطلاعات سازنده بررسی شود.
آیا ساید چنل برای کارکرد مداوم مناسب است؟
برخی مدل‌ها برای کارکرد پیوسته طراحی شده‌اند. بااین‌حال، مناسب بودن کارکرد مداوم به مدل، نقطه کاری، دمای محیط و رعایت شرایط نصب و حفاظت بستگی دارد.
آیا توان موتور بیشتر همیشه به معنی دبی بالاتر است؟
خیر. دبی به طراحی دستگاه و اختلاف فشار کاری بستگی دارد. برای مقایسه مدل‌ها باید مشخصات و منحنی عملکرد آن‌ها را بررسی کرد.
تفاوت ساید چنل با کمپرسور چیست؟
ساید چنل معمولاً برای ایجاد جریان هوا در محدوده مشخصی از اختلاف فشار استفاده می‌شود، درحالی‌که بسیاری از کمپرسورها برای دستیابی به فشارهای بالاتر طراحی شده‌اند. انتخاب بین آن‌ها به نیاز فرایند بستگی دارد.
چطور مدل مناسب ساید چنل را انتخاب کنیم؟
بهترین روش، تعیین دبی و فشار یا خلأ مورد نیاز، بررسی شرایط برق و نصب و مقایسه منحنی عملکرد مدل‌های موجود است.
جمع‌بندی
ساید چنل دستگاهی برای ایجاد جریان هوا، فشار مثبت یا مکش است که در کاربردهای صنعتی مختلف استفاده می‌شود. شناخت نحوه عملکرد و مشخصات فنی آن کمک می‌کند دستگاهی متناسب با نیاز واقعی سیستم انتخاب شود.
هنگام انتخاب ساید چنل، دبی، فشار، خلأ، توان موتور و شرایط کارکرد باید در کنار یکدیگر بررسی شوند. انتخاب صرفاً بر اساس توان موتور یا حداکثر ظرفیت اعلام‌شده می‌تواند نتیجه مناسبی نداشته باشد.
بازرگانی جعفریه امکان بررسی مدل‌های ساید چنل گرینکو و ثبت درخواست مشاوره و استعلام را فراهم کرده است تا بتوانید با توجه به مشخصات فنی و نیاز کاربردی خود، گزینه مناسب را انتخاب کنید.
